HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.17 搪玻璃塔節直線度
3. 17.1 量具
平臺:平面度不大于0.2mm (或直線度為0.05級的直尺,保證測量時的剛度)。
吊錘鋼絲:直徑0.5 mm的鋼絲線,圓錐吊錘。
直尺:量程0mm~150 mm的不銹鋼尺。
3.17.2 測量方法

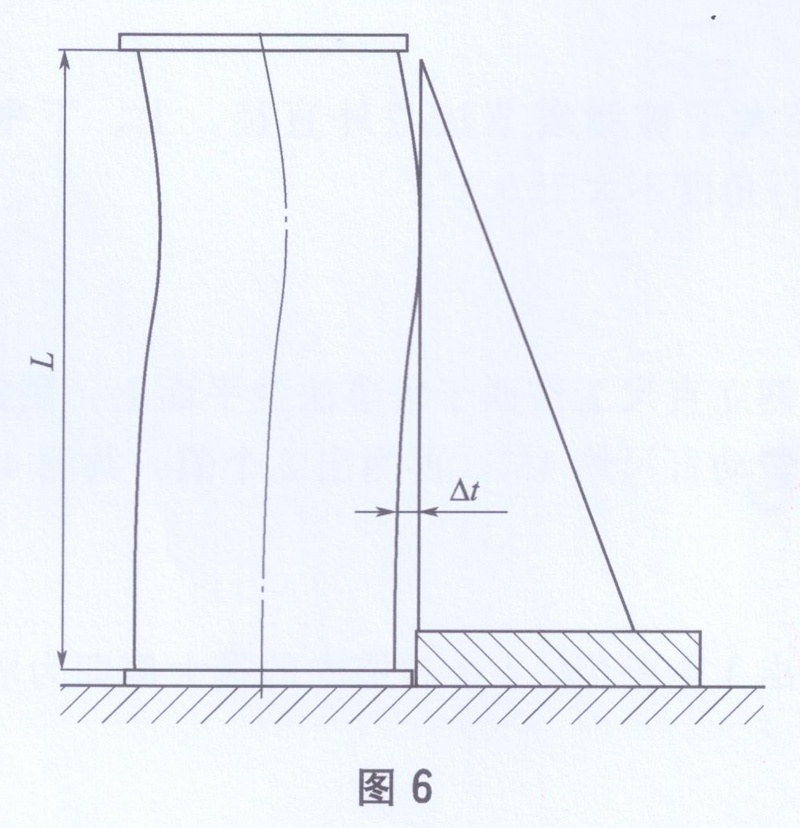

將被測塔節法蘭端放置在平臺上,在緊靠法蘭邊處墊放一平行度標準圓墊塊,用直角尺貼靠在塔節壁上 (如圖6所示),旋轉塔節,用塞尺量取旋轉一周中塔節壁與直角邊的最大距離AL,此值即為塔節直線度。
